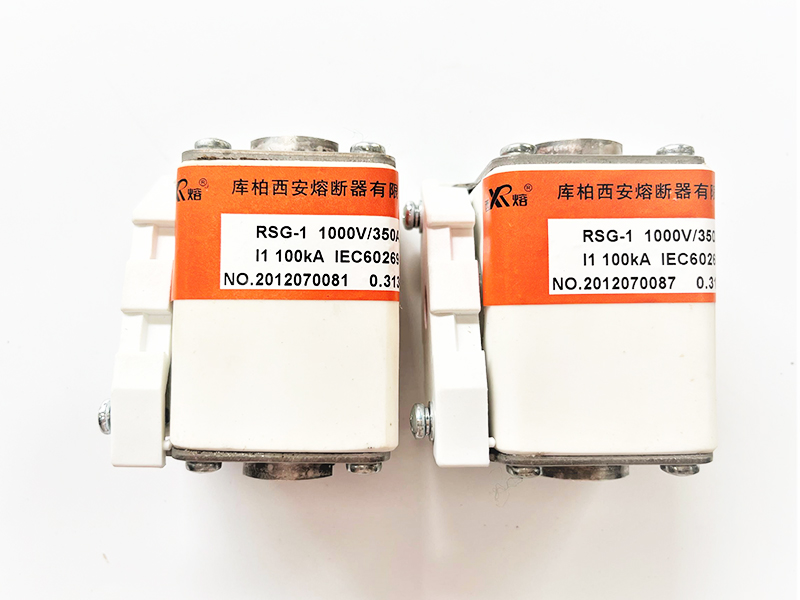

產品名稱：西熔RSG-1系列快熔

常用產品型號：

RSG-1 1000V/300A-PK

RSG-1 1000V/350A-PK

RSG-1 250V/20A-ZK

RSG-1 500V/100A-PC

RSG-1 500V/200A-PK

RSG-1 500V/200A-ZK

RSG-1 500V/250A-PK

RSG-1 500V/315A-PK

RSG-1 500V/400A-PK

RSG-1 500V/50A-ZK

RSG-1 660V/250A-PK

RSG-1 690V/200A-PK

RSG-1 690V/350A-PK

注： *P=單體平板型，P2=雙體平板型，Z=中間母線型，AP=單體大平板型，LCP=單體一側大平板型，M=母線式

基本介紹：

RSG系列半導體器件保護用熔斷器（以下簡稱快速熔斷器），是繼我公司RSF系列熔斷器開發成功之后，向技術性能更高，體積減少，額定容量增大新發展的又一系列產品。
該系列快速熔斷器適用于交流 50HZ，額定交流電壓 250V-3000V，額定直流電壓 65V-2400V，額定電流10A-16000A 的電路中，作為整流二極管、晶閘管及其半導體器件組成的成套裝置的短路和某些不允許過電流的過載保護。

快速熔斷器具有額定容量大、分?jǐn)嗄芰Ω?、熔斷速度快、限流特性顯著、安全可靠以及帶有撞擊器使熔斷器熔斷后迅速打開微動開關，指示明顯可靠等特點。

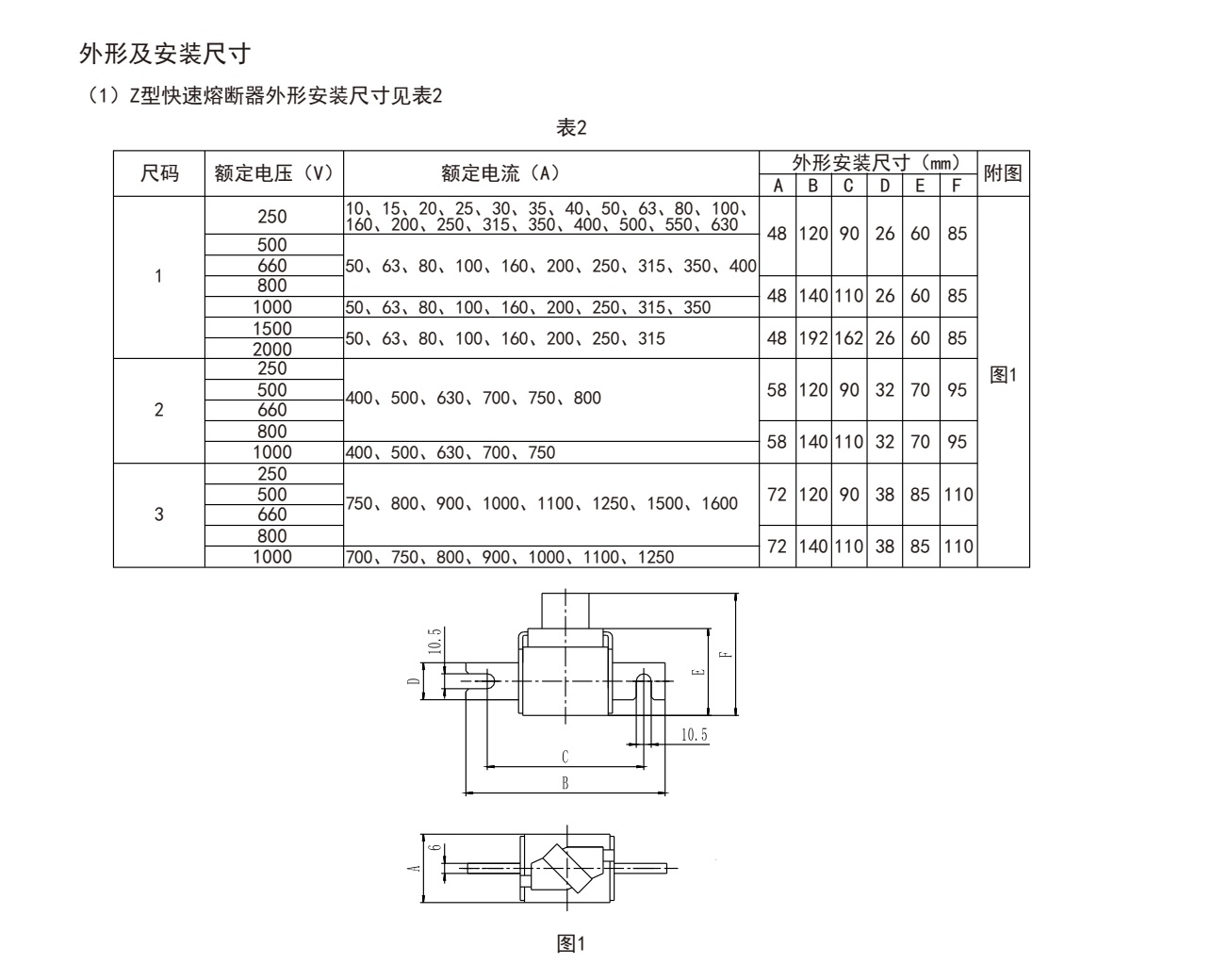

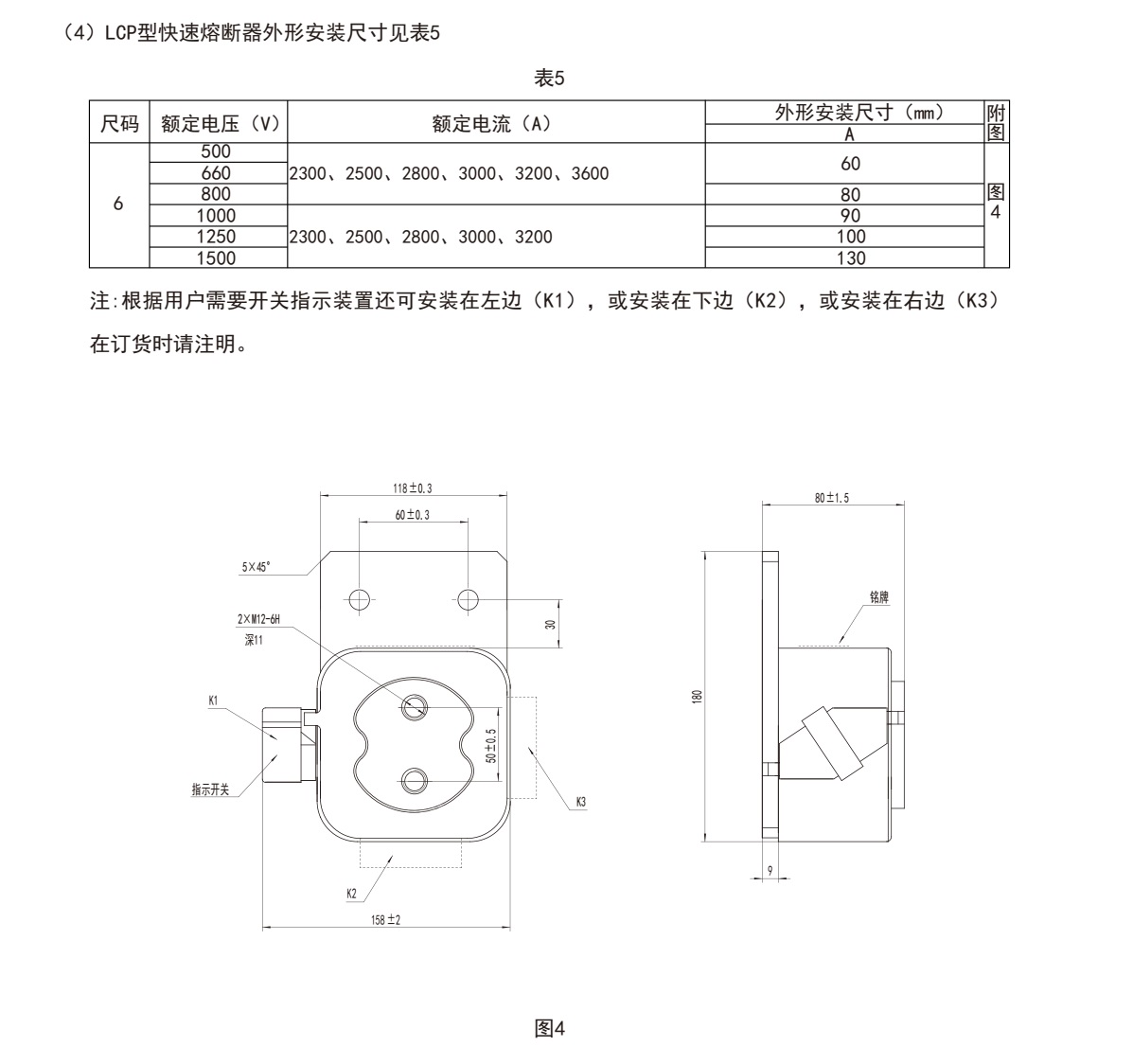

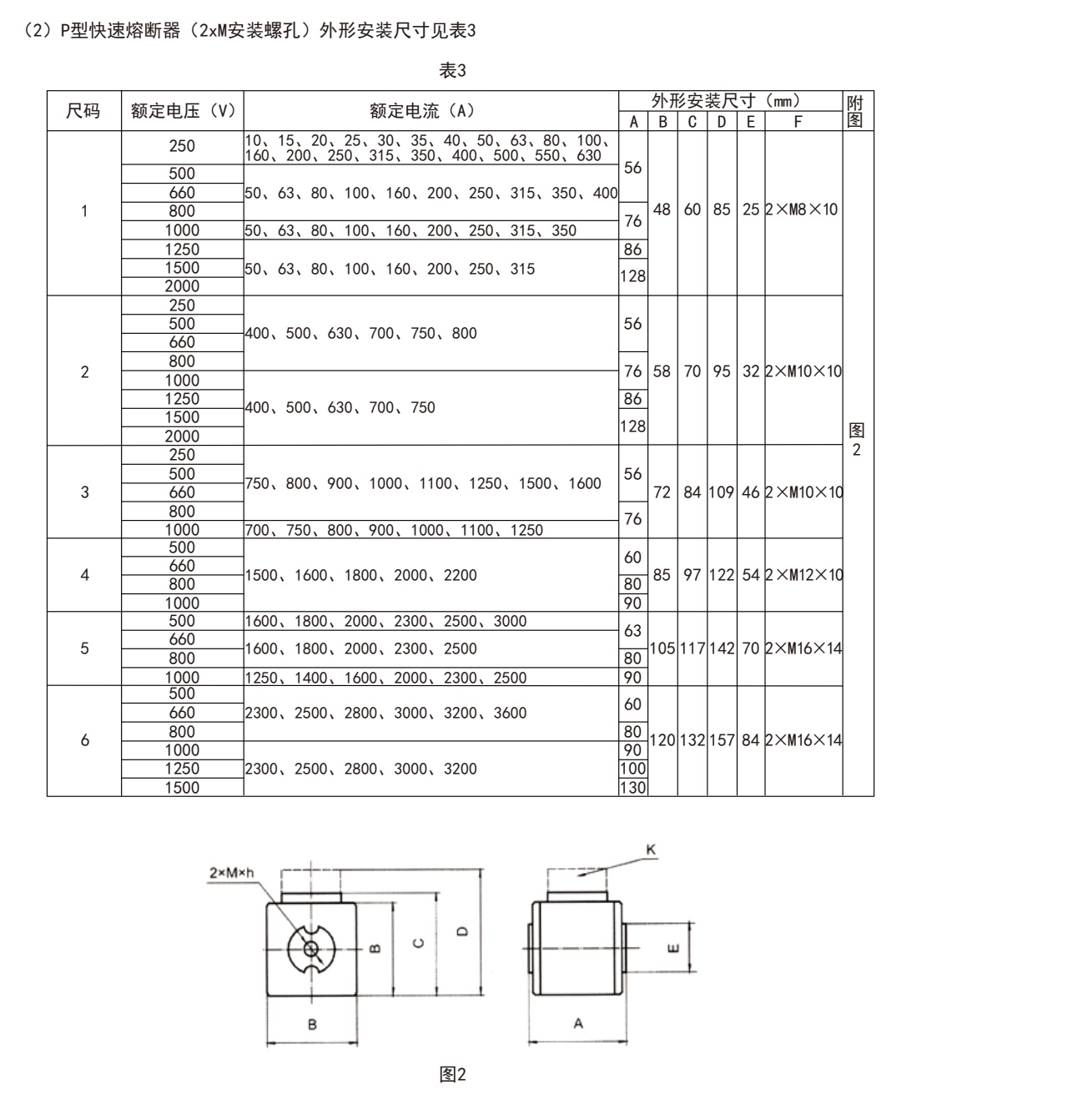

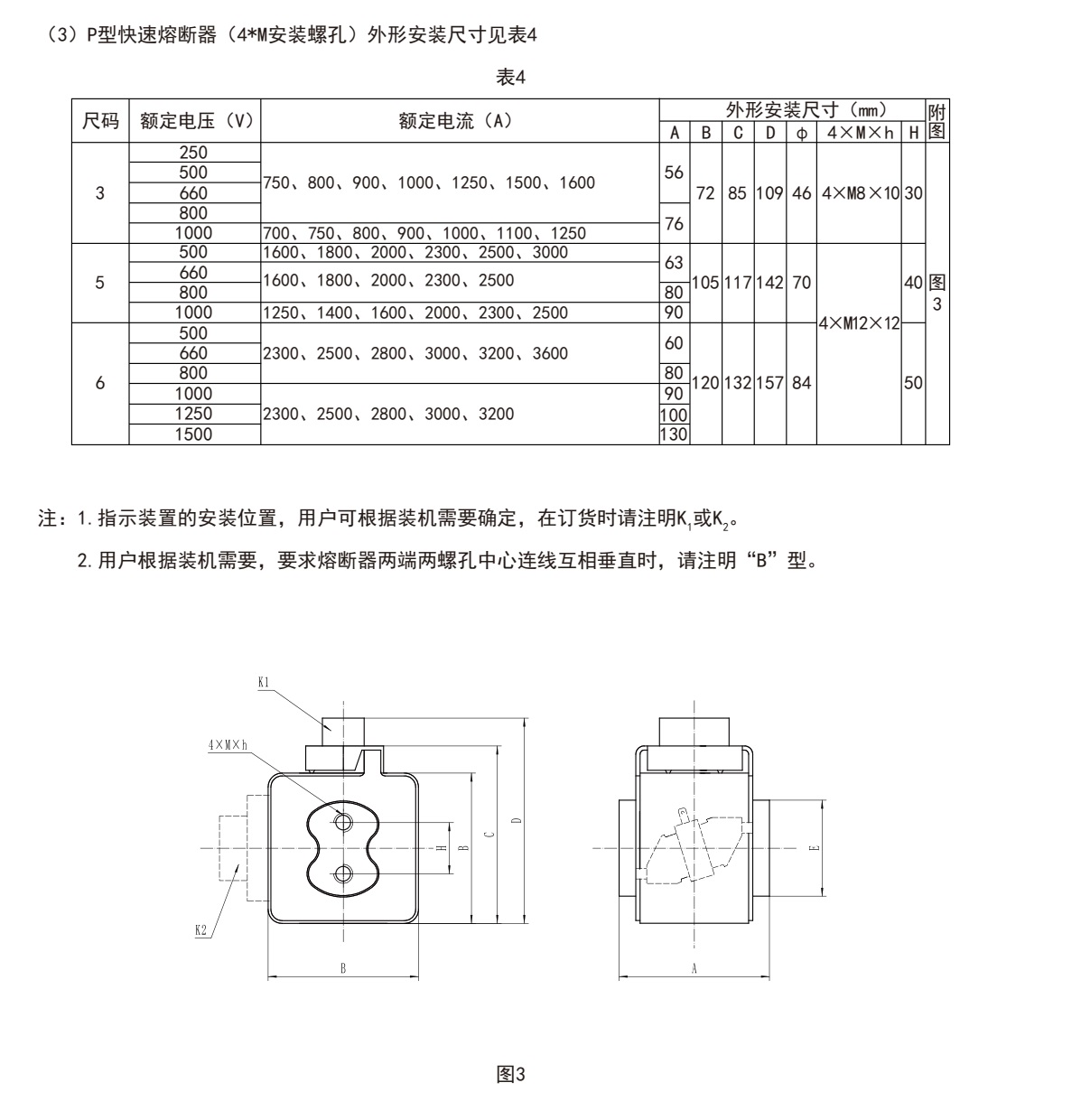

安裝形式：P型-單體平板型，P2型-雙體平板型，Z型-中間母線型，AP型-單體大平板型，LCP型-單體一側大平板型，M型-母線式（單體可根據安裝需要，要求觸力不彎曲，觸刀接線端按要求方向伸出）。

尺寸： 1號管=48*48mm，2號管=58*58mm，3號管=72*72mm，A3號管=74.5*74.5mm， 4號管=85*85mm，5號管=105*105mm，6號管=120*120mm，7號管=150*150mm

正常工作條件：

1.環境空氣溫度上限不超過+40℃,下限不低于-5℃。
2.安裝地點的海拔高度不超過2000m。
3.安裝在無爆炸危險的介質中，無足以腐蝕金屬和破壞絕緣的氣體及無導電塵埃的地方。
4.在最高溫度+40℃時，溫度不超過50%，在較低溫度下，允許有較高的相對濕度（如在+20℃時為90%），在這樣的條件下，由于溫度的變化，可能引起凝露的允許的。
5.該產品可以垂直、水平或傾斜安裝，工作場所應無顯著振動和沖擊。
6.該產品額定電流大于1250A，且長期使用在70%以上額定電流時，必須與水冷母線連接或強迫風冷。
